羧基化石墨烯/聚（苯并噁嗪-氨酯）

雜化納米復合樹脂的制備與超高頻介電性能研究

曾 鳴 1* 譚登襦 1 殷 蝶 1 盧 翔 1 馮子健 1 陳江炳 1 沈玉芳

2 李國娥 2 徐慶玉 2 (1 教育部納米礦物材料及應用工程研究中心，中國地質大學（武漢）材料與化學學院，武漢 430074

2 淮北綠洲新材料有限責任公司，安徽 235100）

摘要：為滿足超高頻通信技術對覆銅板基體樹脂的應用需要，本文通過構筑無機-有機雜化納米復合樹脂以 提高苯并噁嗪樹脂的介電性能。首先合成新型的環氧型雙酚，并作為酚源合成含羥基的主鏈型苯并噁嗪， 再與二異氰酸酯進行化學反應合成苯并噁嗪-氨酯預聚體，最后與羧基化石墨烯進行化學反應以得到雜化納 米復合樹脂。研究結果表明，羧基化石墨烯的羧基作為弱有機酸，可以加速苯并噁嗪?jiǎn)误w的開環過程。羧 基化石墨烯與苯并噁嗪預聚體、二異氰酸酯之間通過化學反應構建出新的三維網絡結構，使納米粒子與高 分子樹脂基體的界面相容性提高。并且，由于羧基化石墨烯和高分子樹脂之間較強的分子間作用力，使得 雜化納米復合樹脂較苯并噁嗪樹脂具有提高的玻璃化轉變溫度、力學性能和高頻介電性能。尤其，當羧基 化石墨烯質量分?jǐn)?shù)為 0.3%時，雜化納米復合樹脂的綜合性能最為優異，介電常數值降低至 2.13（5 GHz）和 2.40（10 GHz），彎曲強度為 263.16 MPa，彎曲模量為 22.42 GPa，同時玻璃化轉變溫度也最高。 關鍵詞：苯并噁嗪；石墨烯；雜化；介電性能

一、前言
  隨著世界新一輪科技革命和產業變革的深入推進，5G 通信已成為數字經濟戰略實施的 先導領域。我國將 5G 通信技術視為國家重大戰略需求，振興實體經濟的新機遇，建設網絡 強國的新引擎。印制電路板是搭載電子元器件及實現電信號傳輸?shù)闹匾d體，其基材覆銅板 （CCL）即以高分子樹脂涂布（或浸漬）玻璃纖維布再與銅箔熱壓制成。5G 通信在超高頻 （3-30 GHz），甚至未來延展到極高頻（30-300 GHz）條件下運行。信息傳輸?shù)念l率越高，傳 輸速度越快，但也導致信號損耗越大。其中，降低信號衰減的有效方法之一即為降低 CCL 基體樹脂的介電常數（k）及介電損耗。 苯并噁嗪是以酚類、胺類化合物和多聚甲醛為原料合成的一類含氧氮雜環結構的中間體， 在加熱和/或催化劑作用下開環聚合，且無小分子放出，生成含氮且類似酚醛樹脂的網狀結 構聚合物，稱為聚苯并噁嗪或苯并噁嗪樹脂。苯并噁嗪樹脂作為一種高性能的熱固性樹脂， 具有分子設計性強、固化過程無小分子釋放、加工尺寸穩定性好、低吸濕性、高耐熱性，以 及良好的阻燃性等優點。尤其在不同頻率下具有相對較低且穩定的介電常數，使得苯并噁嗪 樹脂已經在中高端 CCL 領域得到應用。目前，商業化苯并噁嗪樹脂的 k 一般為 3.5 左右，f 一般為 0.01-0.02，介電性能尚需要進一步提高。研究表明構建無機-有機復合樹脂是提高苯 并噁嗪樹脂介電性能的有效手段之一[1]。

*通訊作者，主要從事面向高頻通信的覆銅板基功能高分子樹脂研究，郵箱：zengming318@163.com，電話： 18064129618。

  石墨烯類材料的研究是當前科學界、材料界最有前途、最熱門的探索領域之一，石墨烯 與高分子樹脂的納米雜化復合是其中一個重要的研究領域。氧化石墨是層狀化合物，含有羥 基、環氧和羧基等基團，而且通過范德華力連接，具有良好的離解及插層性能。在熱、力、 超聲等作用下，氧化石墨的片層會發生層-層剝離，得到二維納米結構的氧化石墨烯（GO）。 2013 年本課題組首次報道采用原位插層聚合法制備出 GO/苯并噁嗪納米復合樹脂[2]。Kumar 等也將 GO 與硅氧烷官能化苯并噁嗪（APTES-Bz）反應生成苯并噁嗪官能化氧化石墨烯 GO-Bz， 再與苯并噁嗪共聚生成納米復合材料[3]。當 GO-Bz 的質量分?jǐn)?shù)為 10%，在 1MHz 下復合材料 的介電常數從 3.24 降低到 1.95。GO 的引入，能夠降低復合體系的極性，而且與樹脂基體形 成纏繞的新型三維網絡結構，從而使得樹脂內部的自由體積增大，介電性能得到提高。本課 題組還基于 GO 制備出羧基化石墨烯（GO-COOH），并首次合成了 GO-COOH/苯并噁嗪復合 樹脂，羧基不僅對苯并噁嗪的開環有催化作用，而且能與苯并噁嗪開環過程中產生的羥基發 生酯化反應，使得復合樹脂的熱學性能和機械性能大大提升[4]。 然而，微納米材料增強苯并噁嗪樹脂研究中仍然存在無機粒子分散性差，與樹脂基體相 互作用弱、相容性差等問題。而且，苯并噁嗪樹脂也有性脆、交聯密度低等問題。為此，本 文首先合成新型的環氧型雙酚（PHOH），并作為酚源合成含羥基的主鏈型苯并噁嗪（DAP-Bz）， 再與二異氰酸酯進行化學反應合成苯并噁嗪-氨酯預聚體（DAP-Bz/PU），最后與 GO-COOH 進 行化學反應以得到雜化納米復合樹脂（DAP-Bz/PU/GO-COOH）。GO-COOH 表面的羧基不僅可 以與進行苯并噁嗪開環產生的羥基進行酯化反應，也可以與二異氰酸酯進行化學反應形成氨 酯化學鍵，從而在苯并噁嗪開環聚合過程中參與到聚（苯并噁嗪-氨酯）樹脂的無機/有機三 維交聯網絡結構中。而且，GO-COOH 豐富的含氧官能團也能夠與苯并噁嗪樹脂的羥基、曼 尼希橋上的氮，以及聚氨酯中的氨酯鍵等形成氫鍵作用，進一步增強與基體樹脂的相互作用， 使相容性提高。并且， GO-COOH 表面含有的羧基還能夠?qū)Ρ讲f嗪的開環起到催化作用。 此外，苯并噁嗪-氨酯共聚物的互穿網絡結構能夠提高苯并噁嗪樹脂的交聯密度，賦予復合 樹脂以韌性，而納米粒子的化學鍵合與物理增強作用也會使復合樹脂的力學性能得到提高。 值得注意的是，羧基化石墨烯具有良好的導熱性、電絕緣性等性能，也對苯并噁嗪樹脂的介 電 性 能 、 熱 學 性 能 產 生 有 益 的 影 響 。 因 此 ， 本 文 系 統 研 究 不 同 GO-COOH 含 量 對 DAP-Bz/PU/GO-COOH 雜化納米復合樹脂的化學結構、固化行為、微觀形貌、熱性能、力學 性能以及超高頻介電性能的影響。

二、實驗過程
  環氧型雙酚（PHOH）由雙酚 A 型環氧樹脂 E376（環氧當量為 185-190）和雙酚 A 在四 丁基溴化銨為催化劑的條件下所制備，反應方程式如圖 1 所示。由尺寸排阻色譜法（SEC） 測得分子量 Mn=3641，計算得到重復單元 n=10。

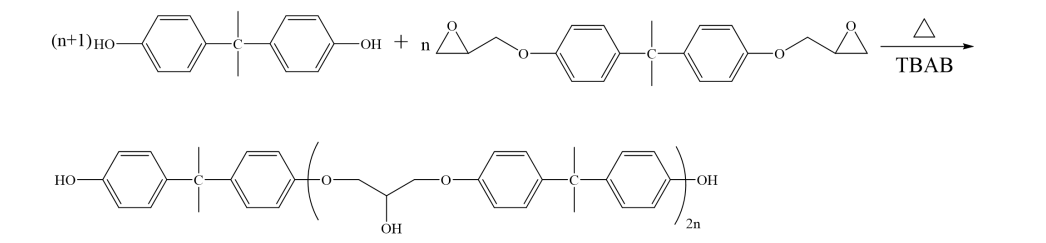

圖 1 PHOH 的制備方程式

  通過本課題組已報道的制備方法[5-7]，將 PHOH 與 1,3-二氨基-2-丙醇、多聚甲醛通過溶 液法制備出含羥基的主鏈型苯并噁嗪預聚體，并進行仔細純化即得雙酚環氧-1,3-二氨基-2- 丙醇型苯并噁嗪（DAP-Bz），反應式如圖 2 所示。由 SEC 測得分子量 Mn=3942。

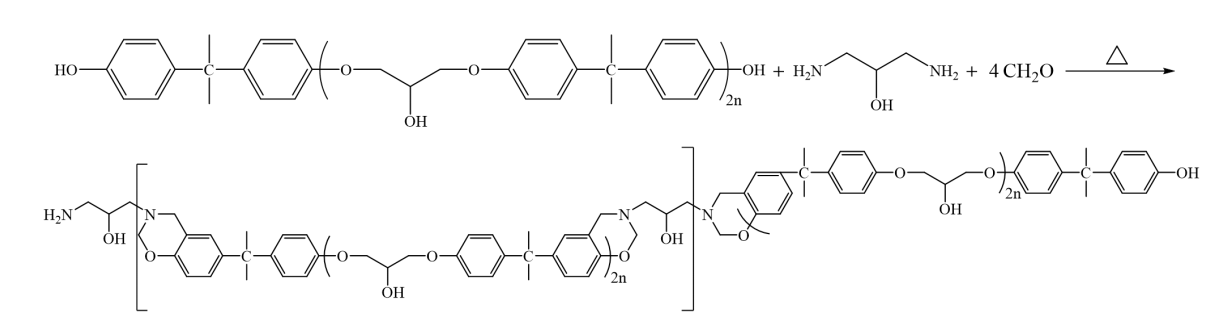

圖 2 DAP-Bz 的制備方程式

  稱取 DAP-Bz 1g（0.25 mmol），二異氰酸酯 0.25 g（1.5 mmol），磁力攪拌器攪拌 30 min 后，分別加入質量分?jǐn)?shù)為 0.1%、0.3%、0.5%、0.7%和 1%的 GO-COOH。GO-COOH 的具體制 備方法詳見本課題組近期發表的研究論文[4]。超聲 1 h 得到均勻的混合溶液，隨后分別倒入 硅膠模具中，程序升溫：80℃/12 h、120℃/1 h、140℃/1 h、160℃/1 h、180℃/1 h、200℃ /2 h。最后得到羧基化石墨烯/聚（苯并噁嗪-氨酯）納米復合樹脂（DAP-Bz/PU/GO-COOH）。 采用傅立葉變換紅外光譜儀（FTIR，Nicolet 6700，Thermo Scientific）在 4000-400 cm-1 的波數范圍內收集光譜，用 KBr 壓片方法制樣。 采用 Bruker 核磁共振波譜儀（AVANCE III HD，400MHz）測試氫譜（1H NMR），所用溶劑 為氘代氯仿和氘代二甲基亞砜，用四甲基硅烷（TMS）作為內標。 尺寸排阻色譜法（SEC，Waters 2695，美國）采用配有 Waters 440 紫外線（UV）探測器 和 Waters 410 折射率（RI）探測器的 Waters 工作站中測得。四氫呋喃作為載體溶液，流速 為 1 mL/min。 采用差示掃描量熱儀（DSC，DSC3，梅特勒-托利多公司）測試樣品的固化行為，溫度范 圍 30-350℃，升溫速率 10℃/min，氮?dú)夥铡?固化膜樣品測試前在液氮中脆斷，并用 JUC-500 磁控濺射裝置（JEOL，東京，日本） 鍍金，采用場發射掃描電子顯微鏡（FESEM，INSPECT F, FEI, 荷蘭）對樣品橫截面進行觀察。 采用動態熱機械分析儀（DMA，DMA/SDTA861e，梅特勒-托利多公司）測試樹脂樣品的 玻璃化轉變溫度，測試采用剪切模式，剪切頻率為 1Hz，最大剪切位移為 4 μm，剪切力為 0.5 N，測試溫度范圍為 30-400℃，加熱速率為 5℃/min。 采用網絡分析儀（安捷倫 Keysight N5232A）諧振腔法測試固化樹脂樣品在不同頻率下 的介電常數和介電損耗，測試頻率包括 5 GHz 和 10 GHz。 采用萬能試驗機（1122 Instron）三點彎曲模式測試力學性能。

三、結果與討論
3.1 PHOH 的化學結構

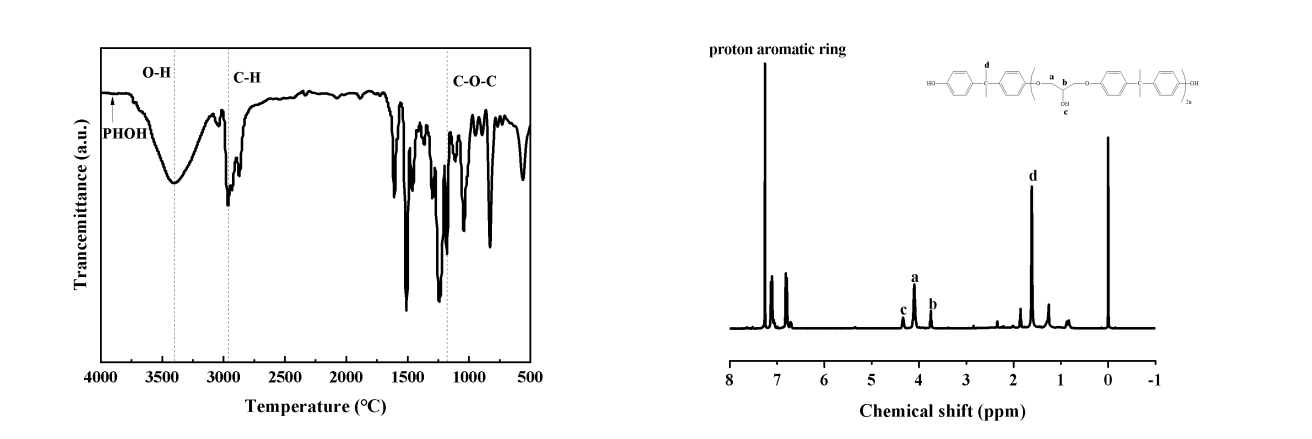

圖 3 PHOH 的 FTIR（左）和 1H NMR（右）譜圖

  如 PHOH 的 FTIR 譜圖所示，3410 cm-1 對應于羥基的伸縮振動特征吸收峰，1181 cm-1 是 羥基醚鍵[-O-CH2-CH(OH)-CH2-]的伸縮振動特征吸收峰，2964 cm-1對應于亞甲基/次亞甲基 C-H 鍵的伸縮振動。如 1H NMR 譜圖所示，4.33 ppm 對應于醇羥基[-O-CH2-CH(OH)-CH2-]中 H 的化 學位移，4.10 和 3.75 ppm 分別對應于[-O-CH2-CH(OH)-CH2-]結構中亞甲基和次亞甲基 H 的化 學位移，而δ=1.62 ppm 處則為雙酚 A 中甲基質子的化學位移。結合 FTIR 和 1H NMR 譜圖， 可以得出環氧雙酚成功制備的結論。

3.2 DAP-Bz 的化學結構

圖 4 DAP-Bz 的 FTIR（左）和 1H NMR（右）譜圖

  如 DAP-Bz 的 FTIR 譜圖所示，1242 cm-1和 1181 cm-1分別是噁嗪環上 C-O-C 和 C-N-C 的非 對稱伸展吸收峰，1508 cm-1 為三取代苯環的特征吸收峰，944 cm-1 對應于噁嗪環的特征吸收 峰。尤其，在 3444 cm-1處有非常強的羥基特征吸收峰。以上結果說明含羥基的主鏈型苯并 噁嗪預聚體的生成。1H NMR 譜圖進一步證明主鏈型噁嗪環的生成，δ=5.32 ppm 和δ=3.98 ppm 分別對應于苯并噁嗪環上 O-CH2-N 和 Ar-CH2-N 結構中 H 的化學位移。而δ=4.33 ppm 對應于 醇羥基[-O-CH2-CH(OH)-CH2-]中 H 的化學位移。

3.3 固化行為

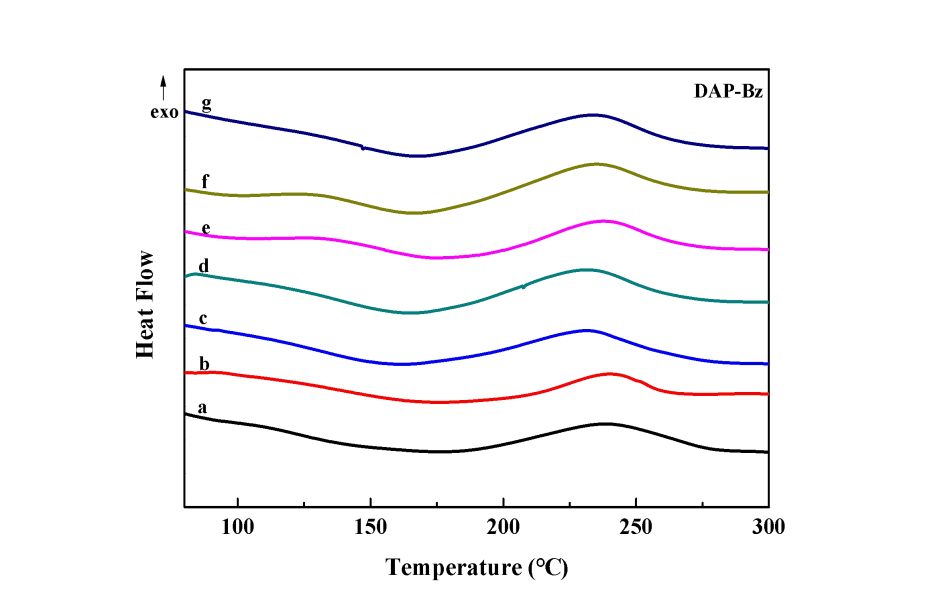

圖 5 DAP-Bz 及其復合物的 DSC 圖譜

(a)DAP-Bz; (b)DAP-Bz/PU; (c)DAP-Bz/PU/GO-COOH-0.1%;

(d)DAP-Bz/PU/GO-COOH-0.3%; (e) DAP-Bz/PU/GO-COOH-0.5%;

(f) DAP-Bz/PU/GO-COOH-0.7%; (g) DAP-Bz/PU/GO-COOH-1%.

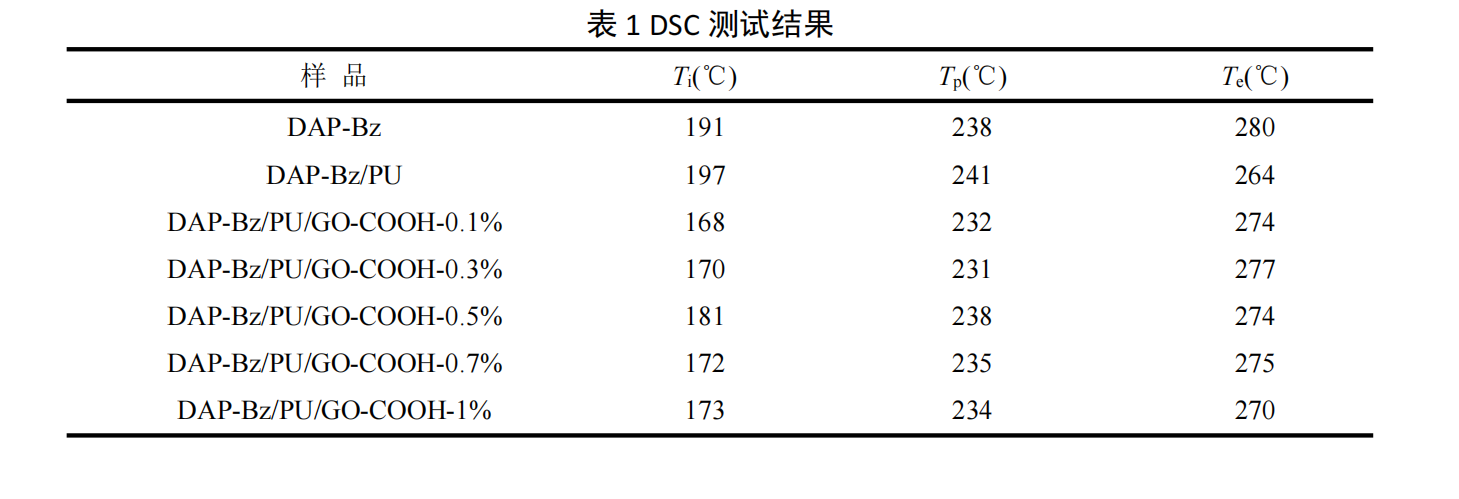

  DSC 是研究熱固性樹脂的聚合行為的重要技術，因?yàn)樗梢蕴峁┎牧显谛纬扇S網絡的 過程中的固化機理和最佳固化溫度等詳細信息。眾所周知，苯并噁嗪容易在有酸性介質情況 下開環，一些酸性較弱的羧酸能夠起到催化效果。本文通過非等溫 DSC 研究苯并噁嗪聚合 過程中 GO-COOH 的影響。固化行為的 DSC 圖譜如圖 5 所示，初始固化溫度（Ti）、固化峰值 溫度（Tp）和固化終止溫度（Te）如表 1 所示。 曲線 a 中，主鏈苯并噁嗪預聚體 DAP-Bz 從 191℃開始固化，Tp為 238℃。如曲線 b 所示， 苯并噁嗪預聚體與二異氰酸酯反應后得到的 DAP-Bz/PU，由于消耗掉苯并噁嗪預聚體上的羥 基，而羥基對苯并噁嗪的熱開環有一定的催化作用，因此 Tp 移往高溫方向（241℃）。隨著 GO-COOH 加入，DAP-Bz/PU/GO-COOH 復合樹脂體系的 Ti和 Tp 值均降低，比主鏈苯并噁嗪預 聚體和苯并噁嗪-氨酯預聚體的 Ti和 Tp值都低。尤其 GO-COOH 的加入量為 0.3%時，Tp 能夠 降至 231℃。結果表明，GO-COOH 表面的羧基在苯并噁嗪的開環過程中有一定的催化作用， 從而有助于降低開環聚合溫度。但隨著 GO-COOH 加入量的進一步增加，Ti 和 Tp 值均有所增 大，說明納米粒子對苯并噁嗪分子之間的聚合存在一定物理阻礙作用，使得固化溫度變高。

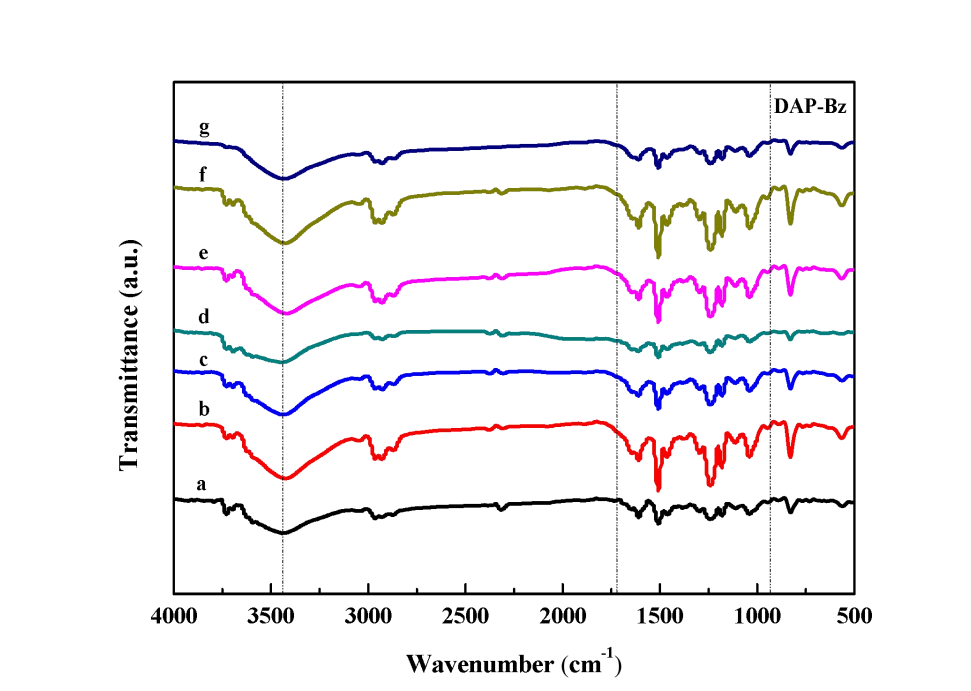

圖 6 DAP-PBz 及其復合樹脂的 FTIR 譜圖

DAP-PBz; (b) DAP-PBz/PU; (c) DAP-PBz/PU/GO-COOH-0.1%;

(d) DAP-PBz/PU/GO-COOH-0.3%; (e)DAP-PBz/PU/GO-COOH-0.5%;

(f) DAP-PBz/PU/GO-COOH-0.7%; (g)DAP-PBz/PU/GO-COOH-1%.

  DAP-Bz 及其雜化納米復合樹脂在固化后的 FTIR 譜圖如圖 6 所示。在所有圖譜中，944 cm-1 處對應的噁嗪環的特征吸收峰基本消失。同時，1510 cm-1 處的三取代苯環變成 1500 cm-1處 的四取代苯環特征吸收峰。這些都證明噁嗪環成功開環、聚合形成熱固性樹脂。在雜化納米 復合樹脂的圖譜中可見，1720 cm-1出現一個寬峰并與 1610 cm-1處的特征吸收峰重疊，這是 由于 DAP-Bz 上的羥基與二異氰酸酯反應出現了新的 C=O 基團，說明形成新的氨酯結構。而 且，3440 cm-1 處的羥基特征吸收峰相對于純苯并噁嗪樹脂變寬，這是由于 GO-COOH 的引入 產生酯化反應，同時也形成了新的氫鍵作用。以上結果說明 DAP-PBz/PU/GO-COOH 雜化納米 復合樹脂已成功制備。

3.4 納米復合樹脂的微觀形貌

圖 7 DAP-PBz 及其復合樹脂的 FESEM 圖

(A)DAP-PBz; (B)DAP-PBz-PU; (C)DAP-PBz-PU/GO-COOH-0.1%,

(D)DAP-PBz-PU/GO-COOH-0.3%, (E)PHOH-DAP-PBz-PU/GO-COOH-1%.

(放大倍數: 左×500；中×5000；右×10000)

  圖 7（A）、（B）中可以看到純苯并噁嗪樹脂和聚（苯并噁嗪-氨酯）樹脂均呈現均一、 光滑的內部結構。聚合物基體中納米填料均勻而穩定的分散是影響石墨烯雜化納米復合材料 的成功制備以及改善性能的關鍵點之一。場發射掃描電鏡（FESEM）用不同放大倍率觀察復 合樹脂的截面（×500，×5000，×10000），提供了 GO-COOH 在樹脂基質中分散效果的重要信 息?？梢钥吹诫s化納米復合樹脂的橫切面均光滑、致密，觀察不到明顯的相分離或混合不均 勻的情況，更難以從樹脂基體中區分出 GO-COOH。GO-COOH 的均勻分散歸因于 GO-COOH 的羧基不僅可以與進行苯并噁嗪開環產生的羥基進行酯化接枝反應，也可以與二異氰酸酯進 行化學反應形成氨酯化學鍵，這增強了其與基體的界面相互作用。同時，GO-COOH 與樹脂 基體之間存在氫鍵相互作用，也使兩者之間的界面相容性有效增加。

3.5 納米復合樹脂的熱性能

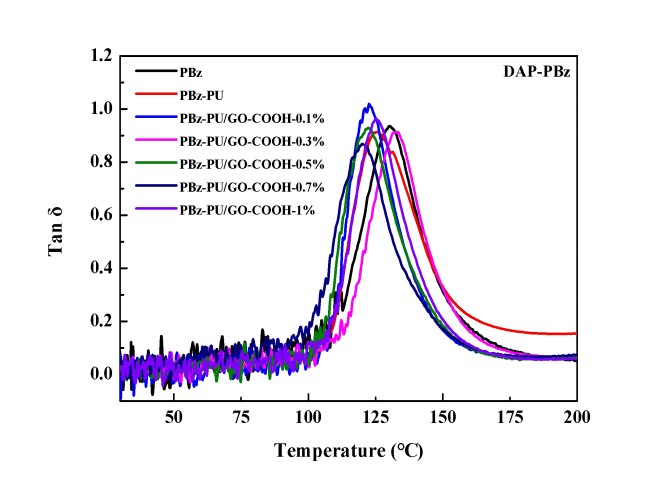

圖 8 DAP-PBz 及其復合樹脂的 DMA 圖譜

  動態熱機械分析儀（DMA）是測量粘彈性材料受周期性（正弦）變化的機械應力的作用 和控制下發生形變的過程，表征力學性能與時間、溫度或頻率的關系。tan δ為高分子材料 在交變力場的作用下應變與應力周期相位差角的正切值，tan δ曲線的最大值即α松弛峰對應 該材料的玻璃化轉變溫度（Tg）。圖 8 表示苯并噁嗪樹脂、聚（苯并噁嗪-氨酯）樹脂和雜 化納米復合樹脂的 tan δ對溫度依賴性的結果。 聚苯并噁嗪樹脂 DAP-PBz 的 Tg 為 130℃，聚（苯并噁嗪-氨酯）的 Tg 下降至 126℃，這 是由于聚氨酯的熱穩定性能相對較差。當 GO-COOH 含量為 0.3%時，Tg達到最大值 133℃， 高于苯并噁嗪樹脂和聚（苯并噁嗪-氨酯）。這是由于 GO-COOH 所含的羧基與苯并噁嗪、二 異氰酸酯等發生化學反應形成了三維網絡結構，交聯密度也相應變大。隨著 GO-COOH 加入 量進一步增加，Tg 降低。GO-COOH 加入量過多會阻礙苯并噁嗪分子之間的聚合交聯，導致 復合樹脂的熱性能變差。

3.6 納米復合樹脂的高頻介電性能

  DAP-PBz 及其復合樹脂的介電常數值如表 2 所示。聚苯并噁嗪和聚（苯并噁嗪-氨酯）均 具有相對較高的 k 值（≈3）。通過引入無機粒子 GO-COOH 到樹脂基體中，雜化納米復合樹 脂的 k 值隨著 GO-COOH 的加入量呈現先下降后增加的趨勢。當 GO-COOH 加入量為 0.3%時 雜化納米復合樹脂的 k 值達到最小值， k 值為 2.13（5 GHz）和 2.40（10 GHz）。這主要是因 為 GO-COOH 是通過共價鍵引入到樹脂基體中，由于碳原子從 sp2雜化變?yōu)?sp3雜化并且層狀 結構的無機粒子會引入空氣和孔隙，能夠降低整個樹脂基體的極性并影響結構重排，從而有 效降低復合樹脂的介電常數。然而，當 GO-COOH 加入量超過 0.3%時，雜化納米復合樹脂的 k 值逐漸變大。主要是由于 GO-COOH 加入量過多時會阻礙苯并噁嗪分子之間的聚合交聯， 而且納米效應不明顯還會產生一定程度的團聚，從而使得 k 值變大。值得注意的是，當 GO-COOH 加入量為 0.3%時，雜化納米復合樹脂的 f 值最低 0.017（5 GHz）和 0.018（10 GHz）。 但所有樣品的 f 值在 5 GHz 和 10 GHz 條件下均處于 0.017-0.026 之間，說明尚需要進一步優 化超高頻介電性能。

3.7 納米復合樹脂的力學性能

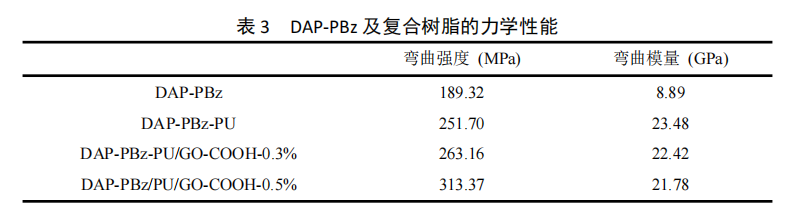

  DAP-PBz 及其復合樹脂的彎曲強度和彎曲模量數值如表 3 所示。聚苯并噁嗪樹脂的彎曲 強度和彎曲模量分別為 189.32 MPa 和 8.89 GPa。與二異氰酸酯反應后，由于互穿交聯結構 的交聯密度變大，生成的聚（苯并噁嗪-氨酯）復合樹脂具有更高的彎曲強度（251.70 MPa） 和彎曲模量（23.48 GPa）。而當 GO-COOH 增強后，DAP-PBz/PU/GO-COOH 雜化納米復合樹脂 的彎曲強度和彎曲模量都得到了進一步的提高。這主要是由于苯并噁嗪預聚體、GO-COOH、 二異氰酸酯三者通過化學反應構建了新的三維網絡結構，使交聯密度進一步增大。同時，無 機粒子 GO-COOH 對力的作用起到一定的分散作用也使得 DAP-PBz/PU/GO-COOH 雜化納米復 合樹脂的力學性能變得更加優異。

四、結論
  本文通過多步化學反應構筑出 DAP-PBz/PU/GO-COOH 雜化納米復合樹脂，系統研究不同
第二十二屆中國覆銅板技術研討會論文集 GO-COOH 含量對 DAP-Bz/PU/GO-COOH 雜化納米復合樹脂的化學結構、固化行為、微觀形貌、 熱性能、力學性能以及超高頻介電性能的影響。研究結果表明，GO-COOH 能夠加速苯并噁 嗪?jiǎn)误w的開環過程。GO-COOH 與高分子樹脂基體之間通過化學反應構建出新的三維網絡結 構，使納米粒子與樹脂基體之間的相容性提高。并且，雜化納米復合樹脂較苯并噁嗪樹脂具 有提高的玻璃化轉變溫度、力學性能和高頻介電性能。尤其，當 GO-COOH 加入量為 0.3%時， 雜化納米復合樹脂的介電常數值降低至 2.13（5 GHz）和 2.40（10 GHz），彎曲強度提高為 263.16 MPa，彎曲模量提高為 22.42 GPa，同時玻璃化轉變溫度也取得最大值 133℃。

主要參考文獻 [1] 徐慶玉, 殷蝶, 曾鳴, 龐濤, 馮子健等，低介電苯并噁嗪樹脂的研究進展，高分子材料科學與工程，1 (2017): 165-169.

[2] Zeng M, Xu Q, et al. The curing behavior and thermal property of graphene oxide/benzocaine nanocomposites. Polymer, 54 (2013): 3107-3116.

[3] Sasi K R, Ariraman M, Muthukaruppan A. Studies on dielectric properties of GO reinforced bisphenol-Z polybenzoxazine hybrids. RSC Advances, 30(2015): 23787-23797.

[4] Xu Q, Zeng M, et al. Understanding the effects of carboxylated groups of functionalized graphene oxide on the curing behavior and intermolecular interactions of benzoxazine nanocomposites. RSC Adv., 37 (2016): 31484-31496.

[5] Xu Q, Zeng M, et al. Synthesis, polymerization kinetics, and high-frequency dielectric properties of novel main-chain benzoxazine copolymers, React. Funct. Polym. 122 (2017): 158-166.

[6] Zeng M, Chen J, et al. A facile method for the preparation of aliphatic main-chain benzoxazine copolymers with high-frequency low dielectric constants, Polym. Chem., 9 (2018): 2913-2925.

[7] Zeng M, Chen J, et al. Design and preparation of benzoxazine resin with high-frequency low dielectric constants and ultra-low dielectric losses, ACS Appl. Polym. Mater., 1 (2019): 625-630.
